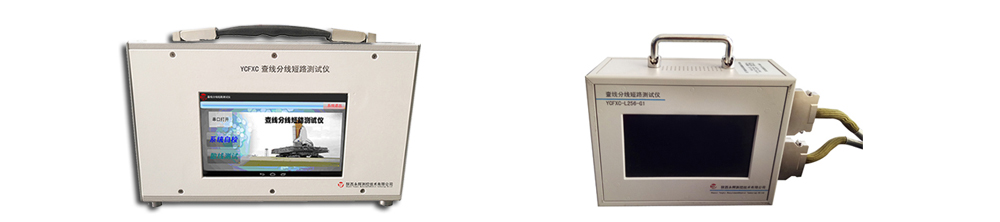

查線分線短路測試儀
應用：
用于電纜、線束、電纜組件生產制作過程中進行：導通（短路、查線、分線）測試、導線電阻的測試。
測試功能：
1.短路測試：可對電纜、線束、電纜組件的芯與芯、芯與殼體(屏蔽層)之間是否存在短路進行測試。
2.導通測試：
● 分線測試：用單點測試筆觸碰電纜、線束、電纜組件的任一芯線（散線端），測試儀可快速測出該芯線對應線號，并在觸摸屏上顯示線號及給出語音提示。
● 查線測試（選配功能）：增加專用適配器，測試儀可快速查出電纜、線束、電纜組件中的任意設定查找的芯線，并在專用適配器上顯示所查找的芯線位置。
● 測試儀能快速測出電纜、線束、電纜組件中各芯線之間、各芯線與殼體(或屏蔽層)之間的導通、開路、錯接等連接關系及所處位置。
3.電阻測試：測試儀能快速測出電纜、線束、電纜組件中各芯線的電阻值，并與標準電阻對比給出是否合格的結論。
4.自檢測試：測試儀可快速對測試通路是否正常進行自檢；對電阻測試功能及精度是否正常進行自檢，并給出自檢結果。
5.參數設置：測試儀具有一定的參數設置功能如：測試點數（芯數）、電阻門限標準等。
6.語音提示：測試儀具有語音提示功能，可實時給出測試結果的語音提示，提示音量可調節。
7.計量校準：測試儀可方便的進行計量、校準。
8.異常報警：測試儀具有在自檢異?；驕y試結果異常時報警的功能。
9.測試結果顯示：測試儀可將導通（線號）測試結果、測量導線電阻值及其它相關信息顯示在觸摸屏上。
10.數據通信：測試儀設置有網絡端口，可以連接外部計算機，實現程控測試及測量數據導出遠傳。
產品特點：
人機交互：采用觸摸屏作為人機交互界面，操作簡便、易學習掌握。
開關通道：采用電子開關具有：測試速度快、測試效率高、整機低功耗、無噪音、長壽命；無機械觸點、測試安全,滿足火工品引線電阻的測試。
電阻測量：采用四線制可對電纜、線束、電纜組件中導線電阻進行精確測量，發現焊接的質量隱患。
通信端口：采用網絡端口，可與外部計算機通信，將測量結果導出，方便數據查詢、追溯。
適配器：更換不同的適配器，可滿足不同電纜、線束、電纜組件的測試。
外觀尺寸：體積小、重量輕、方便攜帶移動，滿足各類生產現場使用。

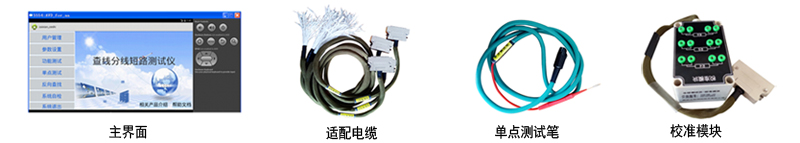

產品組成：
測試儀主機、電源適配器、適配電纜、適配器（可選件）、單點測試筆工具（套裝）、標簽機（可選件）、校準模塊、外包箱、附件、文檔資料等。

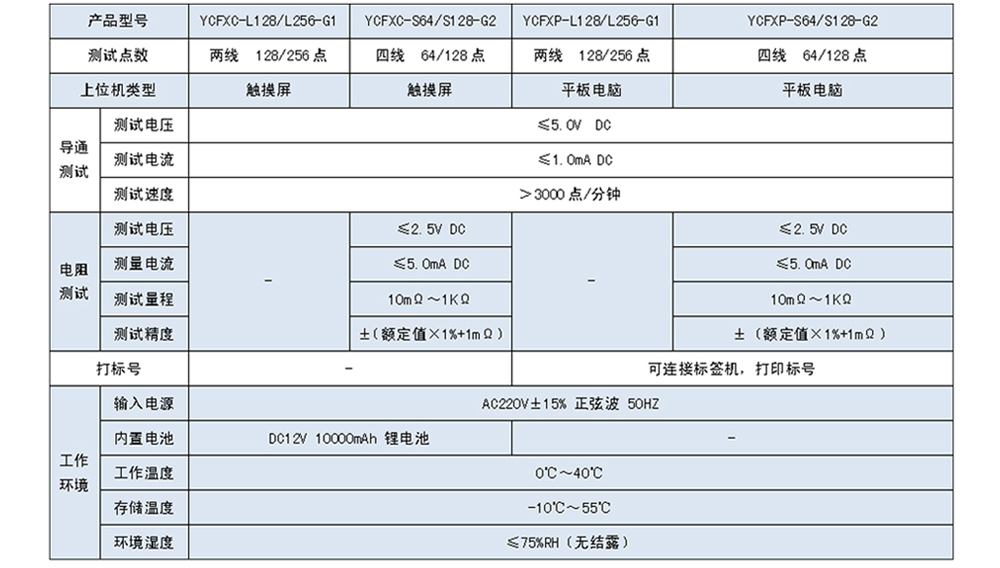

技術參數：
